回火工藝是鍛件熱處理分類的一種，那么鍛件的回火分類也有哪些呢？山西永鑫生鍛造為您介紹下：

1、低溫回火

鍛件在150~250℃進(jìn)行的回火。

目的是保持淬火工件高的硬度和耐磨性，降低淬火殘留應(yīng)力和脆性

回火后得到回火馬氏體，指淬火馬氏體低溫回火時得到的組織。力學(xué)性能：58～64HRC，高的硬度和耐磨性。

應(yīng)用范圍：主要應(yīng)用于各類高碳鋼的工具、刃具、量具、模具、滾動軸承、滲碳及表面淬火的零件等。

2、中溫回火

鍛件在350～500 ℃之間進(jìn)行的回火。

目的是得到較高的彈性和屈服點(diǎn)，適當(dāng)?shù)捻g性。回火后得到回火屈氏體，指馬氏體回火時形成的鐵素體基體內(nèi)分布著極其細(xì)小球狀碳化物（或滲碳體）的復(fù)相組織。

力學(xué)性能：35～50HRC，較高的彈性極限、屈服點(diǎn)和一定的韌性。

應(yīng)用范圍：主要用于彈簧、發(fā)條、鍛模、沖擊工具等。

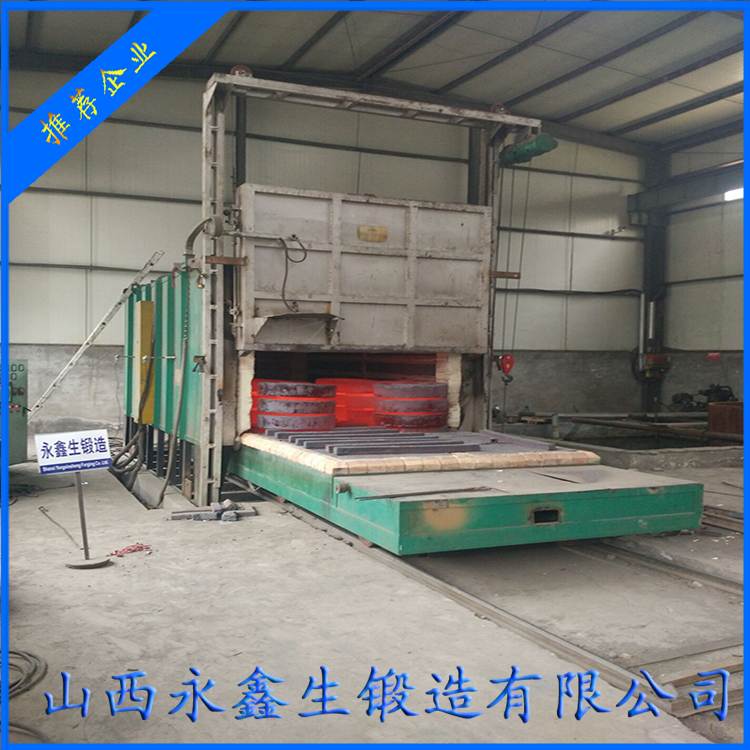

3、高溫回火

鍛件在500~650℃以上進(jìn)行的回火。

目的是得到強(qiáng)度、塑性和韌性都較好的綜合力學(xué)性能。

回火后得到回火索氏體，指馬氏體回火時形成的鐵素體基體內(nèi)分布著細(xì)小球狀碳化物（包括滲碳體）的復(fù)相組織。

力學(xué)性能：25～35HRC，較好的綜合力學(xué)性能。

應(yīng)用范圍：廣泛用于各種較重要的受力結(jié)構(gòu)件，如連桿、螺栓、齒輪及軸類零件等。

鍛件淬火并高溫回火的復(fù)合熱處理工藝稱為調(diào)質(zhì)。調(diào)質(zhì)不僅作終熱處理，也可作一些精密零件或感應(yīng)淬火件預(yù)先熱處理。

文章原創(chuàng)，轉(zhuǎn)載請注明出處。

我們只做好鍛件 大型鍛件www.pfdtu.cn

文章原創(chuàng)如需轉(zhuǎn)載請注明永鑫生鍛造廠提供！
